Macam-macam Komponen elektronika Beserta Fungsi dan Simbolnya

Komponen elektronika

Saat kita sedang belajar elektronika, tentunya kita akan menemukan pembahasan mengenai jenis komponen elektronika beserta fungsi dan simbolnya. Komponen elektronika sendiri merupakan suatu alat yang menjadi pendukung dari sebuah rangkaian dalam peralatan elektronika. Komponen-komponen ini akan bekerja sesuai dengan fungsinya di dalam sebuah rangkaian elektronika.

Seiring dengan berkembangnya teknologi, komponen elektronika semakin bervariasi dan jenisnya pun bertambah banyak. Tetapi komponen dasar seperti Resistor, Kapasitor, Transistor, Dioda, Induktor dan IC masih tetap digunakan sampai saat ini.

Jenis-jenis Komponen Elektronika

Berikut ini adalah Jenis-jenis dan Fungsi Komponen Elektronika dasar yang sering digunakan dalam peralatan elektronika beserta simbolnya.

1. Resistor

Resistor atau bisa juga disebut dengan hambatan adalah komponen elektronika pasif yang digunakan untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan Nilai pada resistor adalah Ohm. Nilai pada resistor biasanya ditentukan dengan kode angaka ataupun gelang warna yang terdapat di badan resistor. Hambatan pada resistor sering disebut juga dengan Resistance atau Resistansi.

Jenis-jenis resistor :

  1. Fixed Resistor atau resistor yang nilainya tetap
  2. Variable Resistor atau resistor yang nilainya dapat diatur
  3. LDR (Light Dependent Resistor) - resistor yang nilainya dapat berubah sesuai dengan intensitas cahaya
  4. PTC (Positive Temperature Coefficient) dan NTC (Negative Temperature Coefficient) - resistor yang nilainya dapat berubah sesuai dengan perubahan suhu

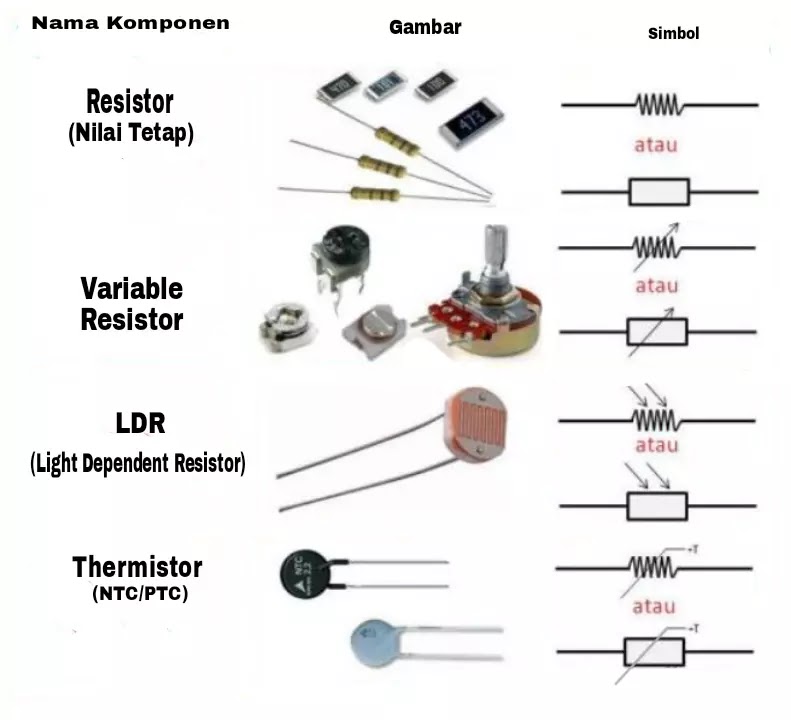

Gambar dan Simbol Resistor :

simbol Resistor

Baca juga :Pengertian Resistor Beserta Fungsinya

2. Kapasitor

Kapasitor atau biasa disebut dengan kondensator merupakan komponen elektronika pasif yang berfungsi untuk menyimpan enegi atau muatan listrik sementara waktu. Fungsi lain dari kondensator diantaranya adalah untuk memilih gelombang radio pada rangkaian Tuner, sebagai perata arus pada rectifier dan sebagai filter di dalam rangkaian power supply. Satuan nilai untuk kapasitor adalah Farad.

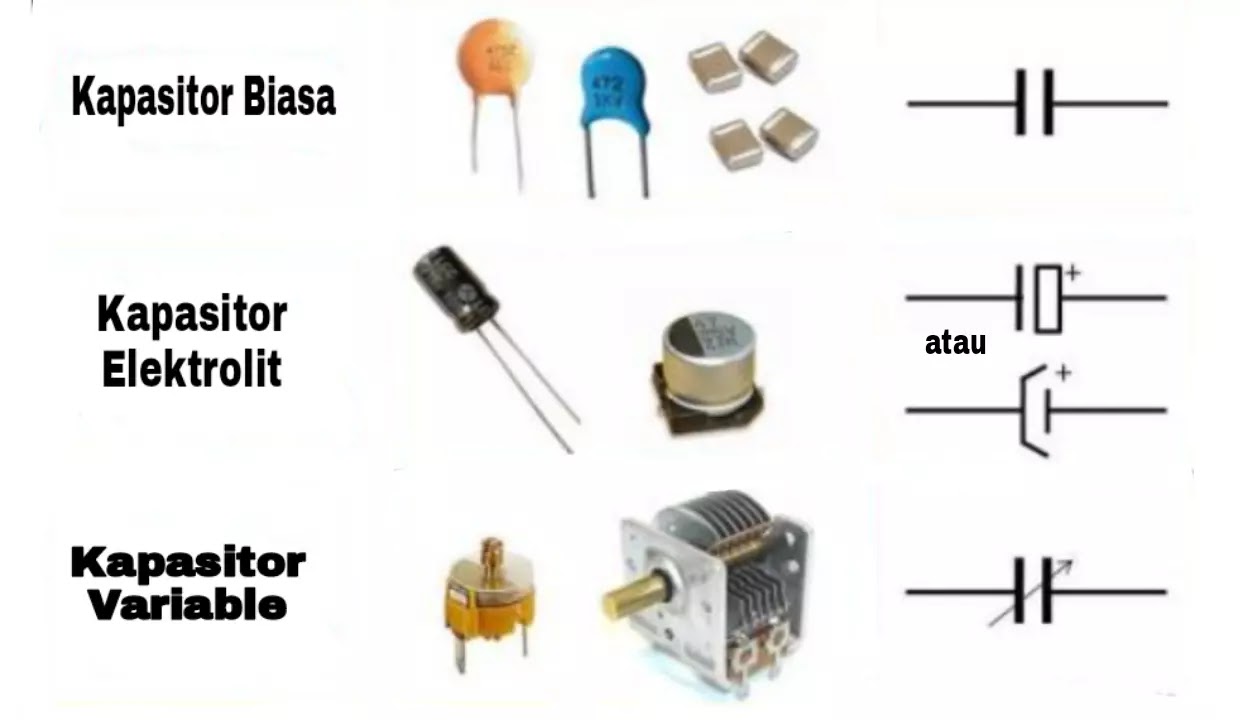

Gambar dan Simbol Kapasitor :

gambar Kapasitor

Baca juga : Pengertian Kapasitor dan Jenis-jenisnya.

3. Induktor

Induktor atau Coil merupakan komponen elektronika pasif yang memiliki fungsi untuk mengatur frekuensi, filter, dan juga sebagai alat kopel (penyambung). Komponen ini banyak ditemukan di peralatan atau rangkaian elektronika yang berkaitan dengan frekuensi. Satuan induktansi pada induktor atau coil adalah Henry (H).

Gambar dan Simbol Induktor :

gambar Induktor

4. Dioda

Dioda merupakan komponen elektronika aktif yang memiliki fungsi untuk menghantarkan arus listrik ke satu arah dan menghambat arus listrik dari arah sebaliknya. Diode memiliki 2 Elektroda (terminal yaitu Anoda (+) dan katoda (-).

Berikut ini beberapa jenis dioda berdasarkan fungsinya :

  • Dioda Penyearah atau Dioda Biasa - sebagai penyearah arus bolak balik (AC) ke arus (DC).
  • Light Emitting Diode (LED) - dioda yang dapat memancarkan cahaya monokromatik
  • Dioda Zener - sebagai pengaman rangkaian
  • Photo Diode - dioda yang digunakan sebagai sensor cahaya
  • Dioda Laser - dioda yang dapat memancarkan cahaya laser
  • Dioda schottky - dioda tegangan rendah

Baca Juga: Jenis Dioda Beserta Fungsi dan Simbolnya

5. Transistor

Transistor adalah komponen elektronika aktif yang mempunyai banyak fungsi dan juga memiliki peranan yang sangat penting di dalam dunia elektronik. Transistor memiliki 3 terminal (kaki) yaitu Base/Basis (B), Emitor (E), dan Collector/Kolektor (C). Beberapa fungsi transistor diantaranya adalah sebagai switch, sebagai penguat arus, stabilitas tegangan, modulasi sinyal, penyearah dan lainnya.

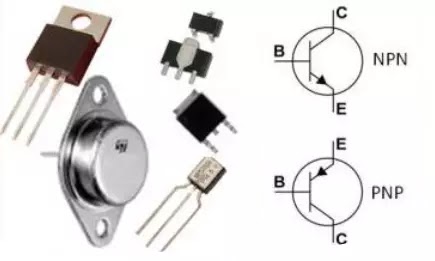

Gambar dan Simbol Transistor :

Transistor

Baca Juga: Pengertian Transistor dan fungsinya

6. IC (Integrated Circuit)

Integrated Circuit merupakan komponen elektronika aktif yang terdiri dari ratusan bahkan hingga jutaan transistor, resistor dan komponen lainnya yang diintegrasikan menjadi sebuah rangkaian elektronika dalam sebuah kemasan kecil. Beberapa fungsi IC diantaranya adalah sebagai penguat, pengontrol, switching hingga media penyimpanan.

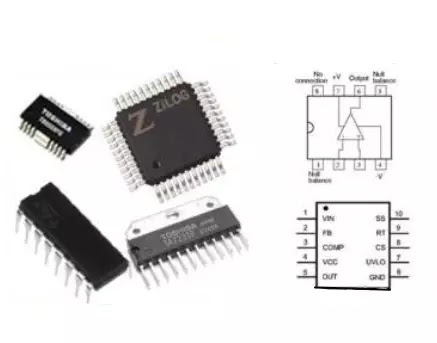

Gambar dan Simbol IC (Integrated Circuit):

Integrated circuit

7. Saklar

Saklar merupakan komponen elektronika yang berfungsi untuk menghubungkan dan memutus aliran listrik. Penggunaan saklar dalam peralatan elektronika biasanya digunakan sebagai tombol ON/OFF.

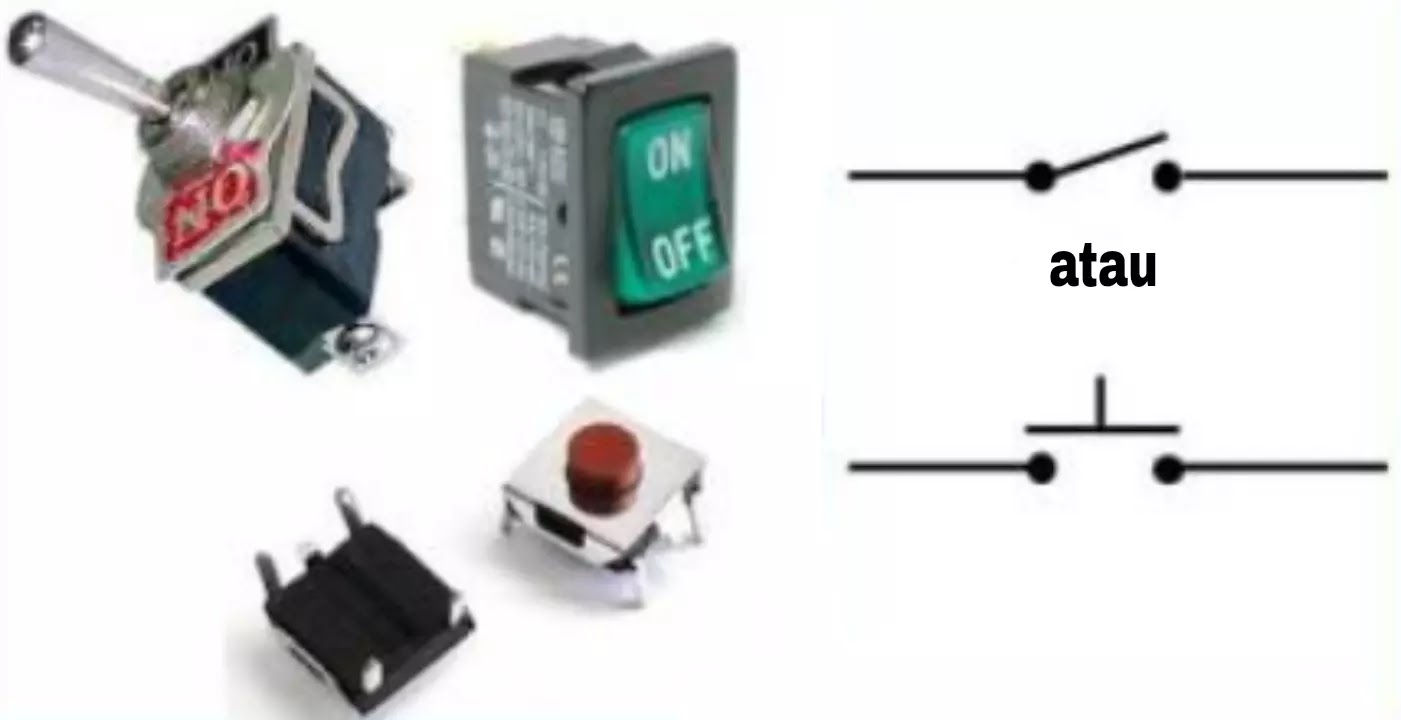

Gambar dan Simbol Saklar :

Saklar

8. Transformator

Transformator atau biasa disebut juga dengan trafo merupakan komponen elektronika aktif yang berfungsi untuk menaikan tegangan dan menurunkan tegangan. Komponen ini berkerja berdasarkan pada perubahan medan gaya listrik.

Gambar dan Simbol Transformator

Trafo
